Beschreibung

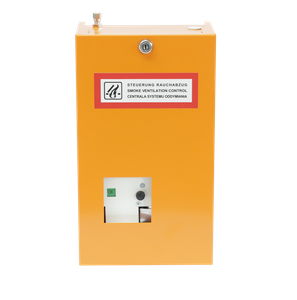

Der Alarmkasten nutzt den eingebauten RTC Auslöser zur Auslösung von CO2-Einwegflaschen. Der RTC Auslöser kann durch manuelle Betätigung des Auslösetasters, durch Ansteuerung des Elektromagnetes oder durch Ansteuerung des pneumatischen Auslösers aktiviert werden. Das Ventil befindet sich hinter einer Glasscheibe, die im Alarmfall zur manuellen Auslösung eingeschlagen wird. Das Gehäuse besteht aus Stahlblech und ist wahlweise in orange (RAL2011) oder rot (RAL3000) verfügbar. Der Betriebszustand wird über die integrierte Sichtanzeige visualisiert.
Der Kasten ist standardmäßig für einen Rohranschluss 6 mm vorbereitet, auf Wunsch ist dieser jedoch auch für 8 mm Rohranschluss lieferbar.
Das Standard CO2-Flaschen Gewinde ist 1/2" UNF. Wir empfehlen den Einsatz unserer CO2-Flaschen bis 1500 gr.
Ersatzmaterial
- Ersatzscheibe RT-E
- Spannvorrichtung für RTC-1/2"UNF/M18x1,5
Technische Daten
- Max. Betriebsdruck 80 bar
- Nennweite des Ventils 4,0 mm
- Nennweite der Anstechnadel 2,0 mm
- Nenndaten Elektroauslöser: 0,29 A / 24 VDC
- Ansteuerdruck Pneumatikauslöser 6 bar
- Umgebungstemperaturbereich -5 °C bis +55 °C
Varianten
- AK xy x = Anzahl der Flaschen zum Öffnen
- AK xy y = Anzahl der Flaschen zum Schließen
- AK xy.3 max. Flaschengröße 150 gr
- AK xy.5 max. Flaschengröße 500 gr
- AK xy.7 max. Flaschengröße 750 gr
- AK xy.9 max. Flaschengröße 1500 gr
- OR Kastenfarbe orange (RAL2011)
- RT Kastenfarbe rot (RAL3000)
- HA Hand-Auslöser AUF
- HEA Hand- / Elektro-Auslöser AUF
- HPA Hand- / Pneumatik-Auslöser AUF
- HA-HZ Hand-Auslöser AUF / ZU
- HEA-HZ Hand- / Elektro-Auslöser AUF / Hand-Auslöser ZU
- HPA-HZ Hand- / Pneumatik-Auslöser AUF / Hand-Auslöser ZU
- SR Für CO2 Steigrohrflaschen mit M18x1,5 Gewinde
- R Reserveflaschenhalterung
- DS230 eingebauter Druckschalter DS-W-230 in der AUF Leitung
- Ø8 Rohranschluss 8 mm
Anerkennungen
VdS: G507003
