Beschreibung

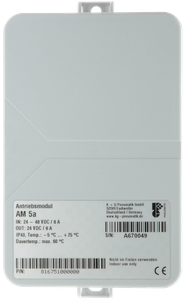

Das Antriebsmodul dient zur Steuerung eines 24 VDC Antriebs der Typenreihen SG1Bx oder SG1Cx an einem Rauch- und Wärme-Abzugsgerät (RWG). Die Eingangsspannung darf dabei im Bereich von 24 VDC bis 48 VDC liegen.
Per DIP-Schalter ist eine Leistungsregelung aktivierbar. Die Leistungsregelung beeinflusst das Verhältnis von Kraft zu Geschwindigkeit des Antriebs. Bei aktivierter Regelung wird die Geschwindigkeit des Antriebs reduziert und die Schubkraft erhöht.
Technische Daten
- Spannungsversorgung 24 bis 48 VDC
- Ausgangsstrom 24 VDC max. 8,0 A
- Ausgangsstrom 48 VDC max. 4,0 A
- Umweltklasse I -5 °C bis +75 °C
- Gehäuseschutzart IP54
- Abmessungen 130 mm x 85 mm x 37 mm
SG Antrieb
