Beschreibung

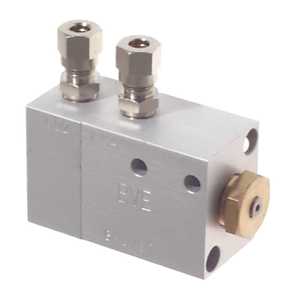

Dieses VdS-anerkannte Belüftungsventil dient zur Belüftung eines RWA-Zylinders im Schleppbetrieb (z.B. durch Lüftungsantrieb).
Im Ruhezustand ist der Ausgang CA entlüftet, sodass der RWA-Zylinder durch einen Lüftungszylinder geschleppt werden kann. Wird der CO2-Eingang mit Druck beaufschlagt, schaltet das Ventil um und verbindet den CO2-Eingang mit dem Ausgang CA. Nach Entlüften des Systems stellt sich das Ventil automatisch zurück.
Zur Verrohrung des Ventils werden zusätzlich zwei Einschrauber 1/8″ (z.B. B 1-6/4-1/8") benötigt.
Je nach Ausführung des RWA-Systems muss die Entlüftung des Rohrleitungsnetzes sichergestellt werden.
Technische Daten
- Betriebsdruck max. 80 bar
- Nennweite des Ventils 4,0 mm
- Anschlussgewinde 1/8"
- Umgebungstemperaturbereich -25 °C bis +110 °C
Varianten
- BVE CO2-Eingang oben Belüftungsventil
- BVE-2xB1-6/4 Belüftungsventil inkl. gerader Einschrauber mit Rohranschluss 6 mm
Anerkennungen
VdS G598002
