Beschreibung
Der elektrische Fensterriegel ist eine Verriegelungseinrichtung, welche bei Ansteuerung „Öffnen", den Verriegelungshaken öffnet und den Riegelbolzen freigibt.
Wird der Fensterriegel in Verbindung mit elektrischem 24 VDC Antrieb verwendet, ist noch zusätzlich eine Folgesteuerung Typ FGS vorzusehen.
Dieser elektrische Fensterriegel wird ohne Riegelbolzen geliefert.
Zubehör
- Riegelbolzen für EFR x.x1/ PFR x.0
- Riegelbolzen für EFR x.x2/ PFR x.1
Technische Daten
- Nennspannung 24 VDC
- Nennstrom 0,9 A
- Verriegelungskraft je 1250 N
- Öffnungszeit ca. 5 s
- Anschlussleitung 2,5 m
- Umgebungstemperaturbereich -20 °C bis +60 °C
Varianten

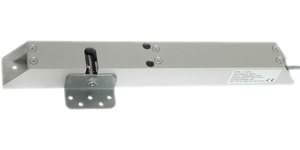

- EFR 1.11 einfach Verriegelung für nach innen öffnende Fenster
- EFR 1.12 einfach Verriegelung für nach aussen öffnende Fenster
- EFR 1.21 einfach Verriegelung für nach innen öffnende Fenster mit Falle im geschlossenen Zustand
- EFR 1.22 einfach Verriegelung für nach aussen öffnende Fenster mit Falle im geschlossenen Zustand
- EFR 2.11 zweifach Verriegelung für nach innen öffnende Fenster
- EFR 2.12 zweifach Verriegelung für nach aussen öffnende Fenster
- EFR 2.21 zweifach Verriegelung für nach innen öffnende Fenster mit Falle im geschlossenen Zustand
- EFR 2.22 zweifach Verriegelung für nach aussen öffnende Fenster mit Falle im geschlossenen Zustand
FGS 2a Folgesteuerung
