Beschreibung

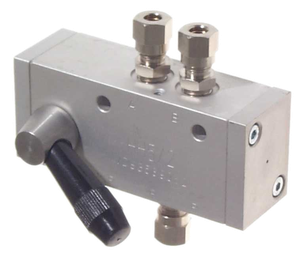

Dieses 5/2-Wege-Handhebelventil dient zur manuellen Auf / Zu-Steuerung von RWA- oder Lüftungszylindern. Dank seiner modularen Bauweise bietet das Ventil zahlreiche Erweiterungsmöglichkeiten.
- Manuelle Betätigung durch Drehen des Handhebels:
- Handhebel oben = AUF
- Handhebel unten = ZU
Durch Elektroanbauteile (EA / EZ) kann das Ventil auch elektrisch AUF / ZU gesteuert werden, wobei ein Anbauteil optional auch Vorrang gegenüber dem Anderen haben kann.
Durch die Pneumatikanbauteile (PA / PZ) kann das Ventil auch pneumatisch AUF / ZU gesteuert werden, wobei ein Anbauteil optional auch Vorrang gegenüber dem Anderen haben kann.
Auf Wunsch mit montierten Verschraubungen ab Werk.
Technische Daten
- Betriebsdruck max. 16 bar
- Betriebsdruck mit Elektroanbauteil max. 10 bar
- Nenndaten Elektroanbauteil 0,20 A / 24 VDC
- Nenndaten Elektroanbauteil 0,04 A / 230 VDC
- Ansteuerdruck Pneumatikauslöser: min. 3 bar
- Nennweite des Ventils 4,0 mm
- Anschlussgewinde 1/8"
- Umgebungstemperaturbereich -15 °C bis +55 °C
Varianten
- HH5/2 Handhebelventil
- HH5/2-EA230-EZ230 Elektrisch AUF / ZU 230VAC
- HH5/2-EA230-LFZ Elektrisch ZU 230VAC (stromlos Zu)
- HH5/2-EZ24-LFZ Elektrisch ZU 24VDC (stromlos Zu)
- HH5/2-EZ230 Elektrisch ZU 230VAC
- HH5/2-EZ24 Elektrisch ZU 24VDC
- HH5/2-EA24-EZ24 Elektrisch AUF / ZU 24VDC
- HH5/2-PA-PZ Pneumatisch AUF / ZU
