Beschreibung

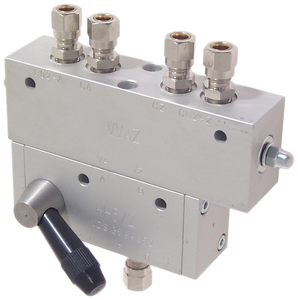

Ventilkombination aus Handhebelventil HH5/2 und angebautem Vorrangventil (VVZ oder VVAZ) zur Steuerung von RWA- und Lüftungsgeräten. Dank seiner modularen Bauweise bietet das Ventil zahlreiche Erweiterungsmöglichkeiten.
- Manuelle Betätigung durch Drehen des Handhebels:
- Handhebel oben = AUF
- Handhebel unten = ZU
Durch Elektroanbauteile (EA / EZ) kann das Ventil auch elektrisch AUF / ZU gesteuert werden, wobei ein Anbauteil optional auch Vorrang gegenüber dem Anderen haben kann.
Durch die Pneumatikanbauteile (PA / PZ) kann das Ventil auch pneumatisch AUF / ZU gesteuert werden, wobei ein Anbauteil optional auch Vorrang gegenüber dem Anderen haben kann.
Details VVZ und VVAZ siehe Vorrangventile
Auf Wunsch mit montierten Verschraubungen ab Werk.
Technische Daten
- Betriebsdruck Ausgänge max. 60 bar
- Betriebsdruck Eingänge max. 16 bar
- Betriebsdruck mit Elektroanbauteil max. 10 bar
- Ansteuerdruck CO2-Anschluss: min. 4 bar
- Nenndaten Elektroanbautel 0,20 A / 24 VDC
- Nenndaten Elektroanbautel 0,04 A / 230 VDC
- Ansteuerdruck Pneumatikauslöser: min. 3 bar
- Nennweite des Ventils 4,0 mm
- Anschlussgewinde 1/8"
- Umgebungstemperaturbereich -15 °C bis +55 °C
Varianten
- HH5/2-VVZ: Handhebelventil mit Vorrangventil Zweirohr
- HH5/2-VVAZ: Handhebelventil mit Vorrangventil Auf / Zu
- Anbauteile
- -EA230-EZ230 Elektrisch AUF / ZU 230 VAC
- -EA230-LFZ Elektrisch ZU 230 VAC (stromlos Zu)
- -EZ24-LFZ Elektrisch ZU 24 VDC (stromlos Zu)
- -EZ230 Elektrisch ZU 230 VAC
- -EZ24 Elektrisch ZU 24 VDC
- -EA24-EZ24 Elektrisch AUF / ZU 24 VDC
- -PA-PZ Pneumatisch AUF / ZU
