Beschreibung
Montagekonsolen aus verzinktem Stahlblech zur Aufhängung der Pneumatikzylinder und Elektroantriebe.
Die Montagekonsolen sind standardmäßig mit einem Befestigungsloch Ø12,5 mm (für Schwenkverschraubungen, Befestigungsstopfen und Lagerbolzen Ø12 mm) ausgeführt. Alternativ sind auch Montagekonsolen mit Befestigungsloch Ø18,5 mm (für Schwenkverschraubungen, Befestigungsstopfen und Lagerbolzen Ø18 mm) erhältlich.
Sonderausführungen auf Anfrage.
MK 47-x
- Montagekonsolen für Pneumatikzylinder Pxxx 32, Pxxx 40, Dxxx 40 sowie Elektroantriebe G und SG Antriebe.
MK 56-x
- Montagekonsolen für Pneumatikzylinder Pxxx 50, Dxxx 50 sowie Elektroantriebe E, G und SG Antriebe.
MK 70-x
- Montagekonsolen für Pneumatikzylinder Pxxx 63, Dxxx 63
MK 93-x
- Montagekonsolen für Pneumatikzylinder Pxxx 80
MK 102-x
- Montagekonsolen für Pneumatikzylinder Typ P und Typ D mit variabler Aufhängung durch Klemmstück KST.
Varianten

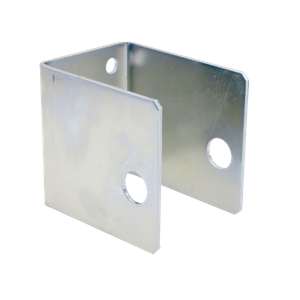

- MK 47-1 47 mm Innenbreite, ein Befestigungsloch Ø12,5 mm

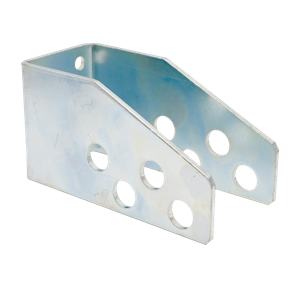

- MK 47-2 47 mm Innenbreite, 4 Befestigungslöcher Ø12,5 mm

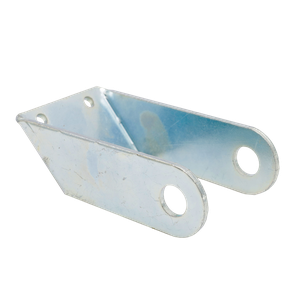

- MK 47-3 47 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 47-3/18 47 mm Innenbreite, ein Befestigungsloch Ø18,5 mm

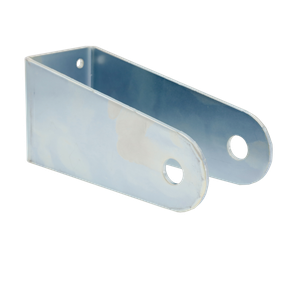

- MK 47-4 47 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 56-1 56 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 56-2 56 mm Innenbreite, 4 Befestigungslöcher Ø12,5 mm
- MK 56-2/18 56 mm Innenbreite, 4 Befestigungslöcher Ø18,5 mm

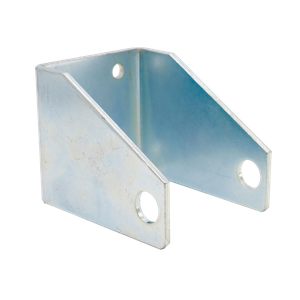

- MK 56-3 56 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 70-1 70 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 70-1/18 70 mm Innenbreite, ein Befestigungsloch Ø18,5 mm
- MK 93-1 93 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 102-1 102 mm Innenbreite, ein Befestigungsloch Ø12,5 mm
- MK 102-2 102 mm Innenbreite, ein Befestigungsloch Ø18,5 mm
