Beschreibung

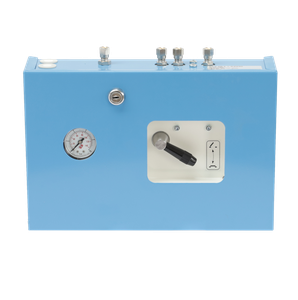

Die Pneumatische Lüftungszentrale PLZ beinhaltet ein eingebautes Lüftungsventil welches mit einem Vorrangventil kombiniert werden kann. Das Lüftungsventil kann mit weiteren Anbauteilen konfiguriert werden, wodurch die Ansteuerung beispielsweise über eine Wind- und Regensteuerung realisiert werden kann. Über den eingebauten Filterregler mit Betriebsdruckmanometer, Wasserabscheider und Kondensatablassschraube kann der gewünschte Betriebsdruck zur Lüftung eingestellt werden.
Das Gehäuse besteht aus Stahlblech und ist wahlweise in blau (RAL5012) verfügbar.
Der Kasten ist standardmäßig für einen Rohranschluss 6 mm vorbereitet, auf Wunsch ist dieser jedoch auch für 8 mm Rohranschluss lieferbar.
Technische Daten
- Eingangsdruck max. 16 bar
- Betriebsdruck mit Elektroanbauteil max. 10 bar
- Betriebsdruck mit Filterregler Max. 8 bar
- Nennweite des Ventils 4,0 mm
- Mindestansteuerdruck für CO2-Anschluss 4 bar
- Nenndaten Elektroanbautel 0,20 A / 24 VDC
- Nenndaten Elektroanbautel 0,04 A / 230 VDC
- Umgebungstemperaturbereich -20 °C bis +60 °C
Varianten
- PLZ 1y Ohne Vorrangventil für reine Lüftungsfunktion
- PLZ 2y Mit Vorrangventil VVZ für Alarmkasten nur AUF
- PLZ 3y Mit Vorrangventil VVAZ für Alarmkasten nur AUF / ZU
- PLZ x0 Außenliegende Betätigung der Lüftung
- PLZ x1 Innenliegende Betätigung der Lüftung
- PLZ 1y.0.1 Keine RWA Funktion, aber eine Lüftungsgruppe
- PLZ 1y.0.2 Keine RWA Funktion, aber zwei Lüftungsgruppen
- PLZ xy.1.1 Eine RWA- und eine Lüftungsgruppe
- PLZ xy.2.2 Zwei RWA- und zwei Lüftungsgruppen
- EZ230 Elektrisch ZU 230 VAC
- EA230-EZ230 Elektrisch AUF / ZU 230 VAC
- EZS230 Elektrisch ZU 230 VAC (stromlos Zu)
- EZ24 Elektrisch ZU 24 VDC
- EA24-EZ24 Elektrisch AUF / ZU 24 VDC
- EZS24 Elektrisch ZU 24 VDC (stromlos Zu)
- OFR Ohne Filterregler
- Ø8 Rohranschluss 8 mm
WRS 101 Wind- und Regensteuerung
