Beschreibung

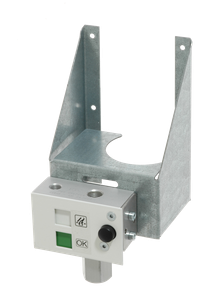

Das Auslöseventil RTC ist ein Ventil, dass bei manueller Betätigung des Auslösetasters, durch Ansteuerung des Elektromagnetes oder durch Ansteuerung des pneumatischen Auslösers die eingeschraubte CO2-Flasche ansticht und das CO2-Gas zum Ausgang durchschaltet. Der Betriebszustand wird über die integrierte Sichtanzeige visualisiert.
Zur Inbetriebnahme ist ein separat erhältliche Spannvorrichtung erforderlich.
Das Standard CO2-Flaschen Gewinde ist 1/2" UNF. Wir empfehlen den Einsatz unserer CO2-Flaschen bis 1500 gr.
Zubehör
- Ersatzscheibe RT-E
- Spannvorrichtung für RTC-1/2"UNF/M18x1,5
Technische Daten
- Max. Betriebsdruck 80 bar
- Nennweite des Ventils 4,0 mm
- Nennweite der Anstechnadel 2,0 mm
- Nenndaten Elektroauslöser: 0,29 A / 24 VDC
- Ansteuerdruck Pneumatikauslöser: 6 bar
- Anschlussgewinde 1/8"
- Flaschenanschlussgewinde 1/2"UNF
- Umgebungstemperaturbereich -5 °C bis +55 °C
Varianten
- HA Hand-Auslöser AUF
- HEA Hand- / Elektro-Auslöser AUF
- HPA Hand- / Pneumatik-Auslöser AUF
- HA-HZ Hand-Auslöser AUF / ZU
- HEA-HZ Hand- / Elektro-Auslöser AUF / Hand-Auslöser ZU
- HPA-HZ Hand- / Pneumatik-Auslöser AUF / Hand-Auslöser ZU
- Montagewinkel mit oder ohne Reserveflaschenhalterung
- Frontplatte mit oder ohne Glasscheibenblech
- SR Für CO2 Steigrohrflaschen mit M18x1,5 Gewinde
- M18x1,5 Für CO2 Flaschen mit M18x1,5 Gewinde
- S1 Zusätzliche Anschlüsse an der Ventilunterseite
Anerkennungen
VdS: G507003
CO2-Flaschen
