Beschreibung
Schwenkverschraubungen mit einem Stahlbolzen und Ringstück Messing-vernickelt zur Aufhängung der Pneumatikzylinder mit 1/8" und 1/4" Gewinde.
Einfache Schenkverschraubung mit einem Luftanschluss in der Version SV, mit zwei Luftanschlüssen über zwei einfache Ringstücke in der Version DSV oder mit zwei Luftanschlüssen über ein 2-fach Ringstück in der Version DSV...-C2.
Schwenkverschraubungen wahlweise für Rohranschluss Ø6 oder Ø8 mm, Schaftdurchmesser Ø12 mm oder 18 mm und Schaftlänge 9 mm (Standard), 13 mm (L) oder 18 mm (XL).
Die Montage der Schwenkverschraubungen erfolgt mit einem 6 mm Innensechskantschlüssel.
Technische Daten
- Anschlussgewinde 1/8" oder 1/4"
- Rohranschluss Ø6 mm oder Ø8 mm
- Schaftdurchmesser Ø12 mm oder Ø 18mm
- Schaftlänge 9 mm (Standard), 13 mm (L) oder 18 mm (XL)
Varianten

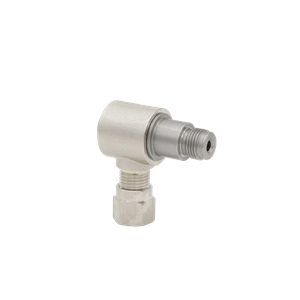

- SV x-12-1/8" Schwenkverschraubung, Schaft Ø12 mm, Schaftlänge 9 mm, Anschlussgewinde 1/8"
- SV x-12-1/8"-L Schwenkverschraubung, Schaft Ø12 mm, Schaftlänge 13 mm, Anschlussgewinde 1/8"

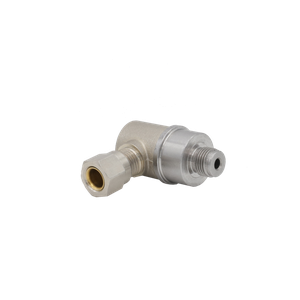

- SVP x-18-1/8" Schwenkverschraubung, Schaft Ø18 mm, Schaftlänge 9 mm, Anschlussgewinde 1/8"
- SVP x-18-1/8"-L Schwenkverschraubung, Schaft Ø18 mm, Schaftlänge 13 mm, Anschlussgewinde 1/8"

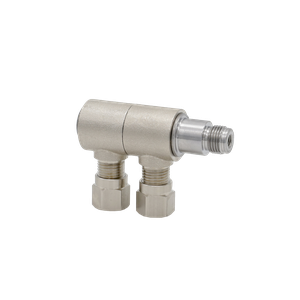

- DSV x-12-1/8" Doppelschwenkverschraubung, Schaft Ø12 mm, Schaftlänge 9 mm, Anschlussgewinde 1/8"
- DSV x-12-1/8"-L Doppelschwenkverschraubung, Schaft Ø12 mm, Schaftlänge 13 mm, Anschlussgewinde 1/8"

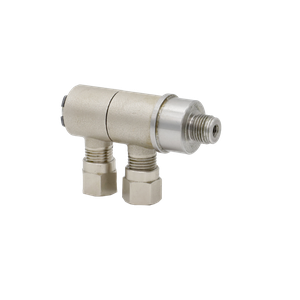

- DSVP x-18-1/8" Doppelschwenkverschraubung, Schaft Ø18 mm, Schaftlänge 9 mm, Anschlussgewinde 1/8"
- DSVP x-18-1/8"-L Doppelschwenkverschraubung, Schaft Ø18 mm, Schaftlänge 13 mm, Anschlussgewinde 1/8"
- x = 6...Rohranschluss Ø6 mm oder 8...Rohranschluss Ø8 mm
- Für die Pxxx 80 Zylinder sind die Schwenkverschraubungen auch mit 1/4" Gewinde erhältlich.

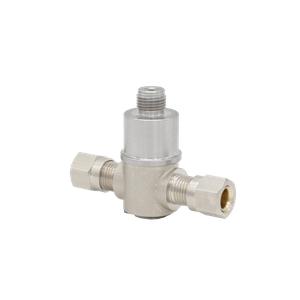

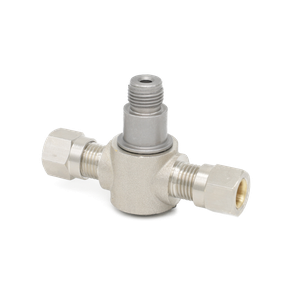

- Doppelschwenkverschraubungen in der Version DSV...-C2 auch mit einem 2-fach Ringstück erhältlich.
