Beschreibung
Erweiterungssets zum Einbau in RWA - Beschläge zur Ankopplung eines zusätzlichen Lüftungsantriebes oder Lüftungszylinders.
Das Erweiterungsset dient zur Verriegelung der Lichtkuppel/Lichtbänder in der geschlossenen Stellung. Zur Verwendung in Beschlägen (z.B. BF und BG), in Verbindung mit der Mechanischen Hakenverriegelung MHV.
Bei geschlossenem RWA-Gerät und im Lüftungsbetrieb greift der Haken in den an der Montagekonsole/am Lüftungsantrieb befestigten Bolzen und wird durch Federkraft arretiert. Beim Öffnen des RWA-Beschlags wird der Haken automatisch vom Bolzen gelöst, beim Schließen greift er automatisch wieder in den Bolzen.
Sonderausführungen dieses Typs sind auf Anfrage erhältlich.
Technische Daten
- Max. Haltekraft bis 6.600 N
- Umgebungstemperaturbereich -25 °C bis +110 °C
Varianten

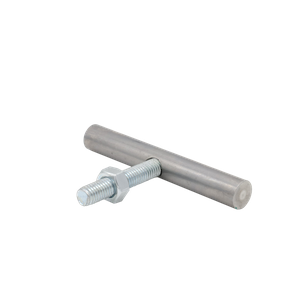

- SET-L/3-M8
- Verriegelungsbolzen Ø12x84 mm, Gewindestange M8x49 mm für die Lüftungszylinder PODV 32/12, PODV 40/12, PL 40/12

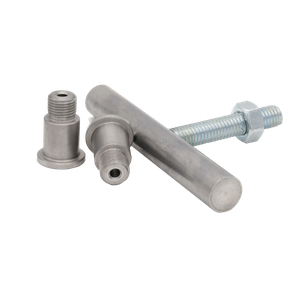

- SET-L/3-M8 - ST12-1/8"
- Verriegelungsbolzen Ø12x84 mm, Gewindestange M8x49 mm, inkl. zwei Befestigungsstopfen ST 12-1/8" zur Montage der E-xxx-230
Mechanische Hakenverriegelung MHV
