Beschreibung
Die Synchronsteuerung sorgt für eine synchrone Laufgeschwindigkeit von zwei identischen Antrieben an einem Rauch- und Wärmeabzugsgerät (RWG). Sie kommt an großen Dachklappen und Lichtkuppeln zum Einsatz, die aufgrund ihres hohen Gewichts durch zwei Antriebe geöffnet und geschlossen werden müssen. Durch einen synchronen Lauf beider Antriebe wird verhindert, dass solche Klappen/Kuppeln ungleichmäßig bewegt werden und sich verziehen. Fällt einer der beiden Antriebe aus, wird der andere automatisch sofort abgeschaltet.
Die Synchronsteuerung SYN 2d
wird über die RWA-Zentrale/Steuerung mit Strom versorgt und von dieser gesteuert. Sie arbeitet daher nur bei aktiven Fahrbefehlen. Die SYN 2d ist geeignet für die 24 VDC Antriebstypen G, S und SG. Sie ist mit einem Ausgangsstrom von 4 A oder 8 A pro Antriebsausgang erhältlich.
Die Synchronsteuerung SYN 22a
wird über die RWA-Zentrale/Steuerung mit Strom versorgt und von dieser gesteuert. Sie arbeitet daher nur bei aktiven Fahrbefehlen. Die SYN 22a ist geeignet für die 24 VDC und 48 VDC Antriebstypen G, SG, SG1Bx und SG1Cx. Sie ist mit einem Ausgangsstrom von 8 A pro Antriebsausgang erhältlich.
Technische Daten
- Spannungsversorgung 24 bis 48 VDC
- Stromversorgung 8,1 A bzw. 16,1 A
- Umweltklasse 1/III -5 °C bis +75 °C
- Gehäuseschutzart IP43
- Abmessungen 150 mm x 200 mm x 80 mm (SYN 2d) bzw. 250 mm x 200 mm x 100 mm (SYN 22a)
Varianten

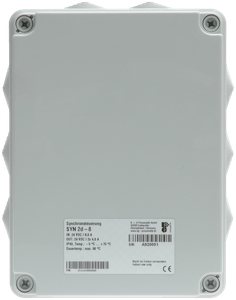

- SYN 2d-8 Ausgangsstrom 8 A (2x 4 A) / 24 VDC
- SYN 2d-16 Ausgangsstrom 16 A (2x 8 A) / 24 VDC
- SYN 22a-16 Ausgangsstrom 16 A (2x 8 A) / 24 VDC oder Ausgangsstrom 8 A (2x 4 A) / 48 VDC
