Beschreibung

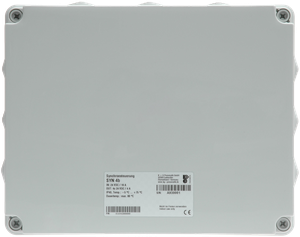

Die Synchronsteuerung SYN 4 sorgt für eine synchrone Laufgeschwindigkeit von drei oder vier identischen 24 VDC Antrieben an einem Rauch- und Wärmeabzugsgerät (RWG). Sie kommt an großen Dachklappen und Lichtkuppeln zum Einsatz, die aufgrund ihres hohen Gewichts durch mehrere Antriebe geöffnet und geschlossen werden müssen. Durch einen synchronen Lauf der Antriebe wird verhindert, dass solche Klappen/Kuppeln ungleichmäßig bewegt werden und sich verziehen. Fällt einer der Antriebe aus, werden die anderen automatisch sofort abgeschaltet.
Die Synchronsteuerung wird über die RWA-Zentrale/Steuerung mit Strom versorgt und von dieser gesteuert. Sie arbeitet daher nur bei aktiven Fahrbefehlen. Die SYN 4 ist geeignet für die Antriebstypen G, S und SG.
Technische Daten
- Spannungsversorgung 24 VDC
- Stromversorgung 16,2 A
- Umweltklasse I -5 °C bis +75 °C
- Gehäuseschutzart IP43
- Abmessungen 248 mm x 198 mm x 96 mm
Varianten
- SYN 4b max. Ausgangsstrom je Ausgang 4,0 A / 24 VDC
