Beschreibung
Diese Wechselstromsteuerung ermöglicht die Integration von 24 VDC Antrieben in 230 VAC Anlagen. Hierzu richtet sie die anliegende Netzspannung gleich, glättet sie und formt sie um, sodass sie von den Antrieben verarbeitet werden kann. Je nach Ausführung liefert die WST einen Ausgangsstrom von 2 A, 4 A oder 8 A. Die angeschlossenen Antriebe werden über Lüftungstaster betätigt.
Je nach Bedarf und Kontaktbelastbarkeit der verwendeten Steuerkomponenten (Lüftungstaster, Wind- und Regensteuerung, Option AP) können mehrere Steuerungen dieses Typs kombiniert werden.
Technische Daten
- Netzspannungsversorgung 230 VAC
- Stromaufnahme 0,45 A - 1,05 A
- Ausgangsstrom 2 A, 4 A oder 8 A
- Umweltklasse 1/III -5 °C bis +40 °C
- Gehäuseschutzart IP43
- Abmessungen 200 mm x 150 mm x 80 mm (2 A) bzw. 248 mm x 198 mm x 96 mm (4 A / 8 A)
Varianten

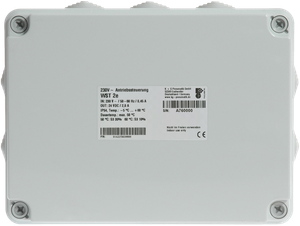

- WST 2e Ausgangsstrom 2 A
- WST 4e Ausgangsstrom 4 A
- WST 8e Ausgangsstrom 8 A
- Option PK-SA
- Potentialfreie Kontakte zur Meldung der Antriebsstellungen
- Option AP
- Vereinfachter Anschluss direkt in der Steuerung
