Beschreibung

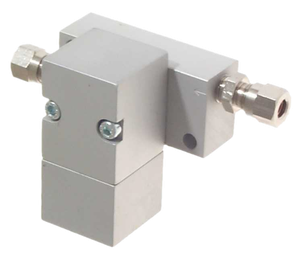

Dieses VdS-anerkannte Zuschaltventil dient zur druckabhängigen Ansteuerung eines RWA-Zylinders.
Das Ventil schaltet durch, sobald der Eingangsdruck den Mindestschaltdruck übersteigt. Der Eingang CO2 und der Ausgang CA sind dann verbunden.
Zur Verrohrung des Ventils werden zusätzlich zwei Einschrauber 1/8″ (z.B. B 1-6/4-1/8") benötigt.
Je nach Ausführung des RWA-Systems muss die Entlüftung des Rohrleitungsnetzes sichergestellt werden.
Abweichende Schaltdrücke gemäß Datenblatt.
Technische Daten
- Nenndruck 7 bar
- Mindestschaltdruck 10,2 bar
- Betriebsdruck max. 60 bar
- Nennweite des Ventils 0,8 mm
- Anschlussgewinde 1/8"
- Umgebungstemperaturbereich -25 °C bis +110 °C
Varianten
- ZSV (7bar) Zuschaltventil mit Nenndruck 7 bar
- ZSV (7bar)-2xB1-6/4 Zuschaltventil mit Nenndruck 7 bar inkl. gerader Einschrauber mit Rohranschluss 6 mm
Anerkennungen
VdS G503011
