Beschreibung

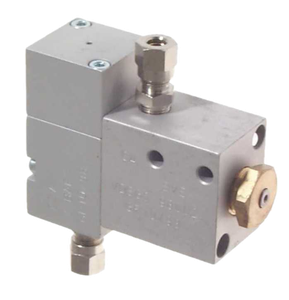

Dieses VdS-anerkannte Zuschaltventil dient zur druckabhängigen Ansteuerung eines RWA-Zylinders mit Belüftungsventil, damit der RWA-Zylinder im Schleppbetrieb belüftet werden kann (z.B. durch Lüftungszylinder).
Im Ruhezustand (Druck unter 7 bar) ist der Ausgang CA entlüftet, sodass der RWA-Zylinder durch einen Lüftungszylinder geschleppt werden kann. Wird der CO2-Eingang mit einem Druck von mehr als 10 bar beaufschlagt, schaltet das Ventil um und verbindet den CO2-Eingang mit dem Ausgang CA. Nach Entlüften des Systems stellt sich das Ventil automatisch zurück.
Zur Verrohrung des Ventils werden zusätzlich zwei Einschrauber 1/8″ (z.B. B 1-6/4-1/8") benötigt.
Je nach Ausführung des RWA-Systems muss die Entlüftung des Rohrleitungsnetzes sichergestellt werden.
Abweichende Schaltdrücke gemäß Datenblatt.
Technische Daten
- Nenndruck 7 bar
- Mindestschaltdruck 10,2 bar
- Betriebsdruck max. 60 bar
- Nennweite des Ventils 0,8 mm
- Nennweite der Entlüftung 4,0 mm
- Anschlussgewinde 1/8"
- Umgebungstemperaturbereich -25 °C bis +110 °C
Varianten
- ZSV-BVE (7bar) Zuschaltventil, Nenndruck 7 bar mit angebautem Belüftungsventil
- ZSV-BVE (7bar)-2xB1-6/4 Zuschaltventil, Nenndruck 7 bar mit angebautem Belüftungsventil inkl. gerader Einschrauber mit Rohranschluss 6 mm
Anerkennungen
VdS G503011
