Beschreibung
Der einstellbare Verriegelungsbolzen dient zur Verriegelung der Lichtkuppel / Lichtbänder in der geschlossenen Stellung. Zur Verwendung in Beschlägen (z.B. BF und BG), in Verbindung mit der Mechanischen Hakenverriegelung MHV.
Soll die Lüftungsfunktion für den pneumatischen Beschlag nachgerüstet werden, kann der EVB auch gegen einen Lüftungsantrieb mit Erweiterungsset SET-L ausgetauscht werden.
Bei geschlossenem RWA-Gerät und im Lüftungsbetrieb greift der Haken in den an der Montagekonsole / am Lüftungsantrieb befestigten Bolzen und wird durch Federkraft arretiert. Beim Öffnen des RWA-Beschlags wird der Haken automatisch vom Bolzen gelöst, beim Schließen greift er automatisch wieder in den Bolzen.
Technische Daten
- Max. Haltekraft bis 6.600 N
- Umgebungstemperaturbereich -25 °C bis +110 °C
Varianten
- EVB3-M12
- Verriegelungsbolzen Ø12x84 mm, Gewindestange M8x129 mm
- EVB3-M12x200
- Verriegelungsbolzen Ø12x84 mm, Gewindestange M8x199 mm

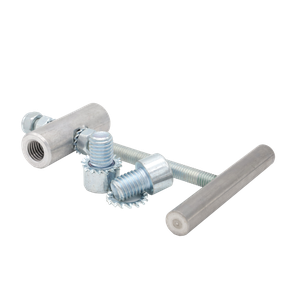

- EVB3-xxx inkl. Montagematerial
- Verriegelungsbolzen Ø12x84 mm inkl. Montagematerial 2x Zylinderschraube M12x16 und 2x Fächerscheibe Ø12 mm
Mechanische Hakenverriegelung MHV
