Beschreibung
Klemmstücke zur stufenlosen Aufhängung von Pneumatikzylindern der Serie P und D. Inklusive der Befestigungsschrauben M8.
Zur Verrohrung eines Klemmstückes KST 32, KST 40 und KST 50 werden zusätzlich 2 gerade Einschrauber (z.B. B 1-6-1/8") und 2 Winkeleinschrauber (z.B. B 5-6-1/8") benötigt.
Zur Verrohrung eines Klemmstückes KST 63 werden zusätzlich 2 Doppelschwenkverschraubungen (z.B. DSVPM 6-12-63) und 2 Winkeleinschrauber (z.B. B 5-6-1/8") benötig.
Die Klemmstücke sind nicht für Zylinder mit mittiger Aufhängung ab Werk (Typ PMxx) verwendbar.
Die Montage der Klemmstücke am Zylinder wird ab Werk empfohlen.
Zubehör
- DSVPM 6-12-63: Doppelschwenkverschraubung für KST 63
Technische Daten
- Aufnahmebreite 100 mm
- Anschlussgewinde 1/8"
Varianten

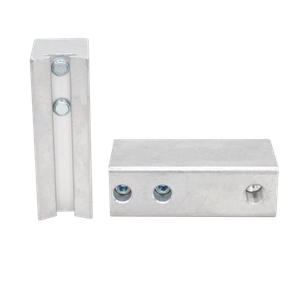

- KST 32 - Klemmstück montiert
- ab Werk vormontiertes Klemmstück zur stufenlosen Aufhängung von Pneumatikzylindern POxx 32 / PUxx 32
- KST 40 - Klemmstück montiert
- ab Werk vormontiertes Klemmstück zur stufenlosen Aufhängung von Pneumatikzylindern POxx 40 / PUxx 40 / DOxx 40 / DUxx 40
- KST 50 - Klemmstück montiert
- ab Werk vormontiertes Klemmstück zur stufenlosen Aufhängung von Pneumatikzylindern POxx 50 / PUxx 50 / DOxx 50 / DUxx 50
- KST 63 - Klemmstück montiert
- ab Werk vormontiertes Klemmstück zur stufenlosen Aufhängung von Pneumatikzylindern POxx 63 / PUxx 63 / DOxx 63 / DUxx 63
Zylinder
Verschraubungen
Montagekonsole MK
Schwenkverschraubungen SV / DSV
