Beschreibung

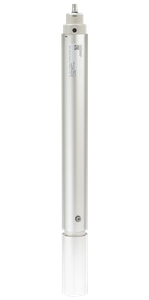

Die einfachwirkenden Druckluftzylinder haben einen Kolbendurchmesser von 40 mm und einen eingebauten Speicher. Mittels Speicher ist ein Öffnen und Schließen mit nur einer Druckluftleitung möglich. Bei Druckbeaufschlagung fahren die Zylinder auf, beim Entlüften fahren die Zylinder durch den internen Druckluftspeicher selbsttätig wieder ein.
Die Zylinder werden mit einer Augenschraube, einer Schwenkverschraubung und einem Befestigungsstopfen geliefert.
Je nach Ausführung werden die Zylinder oben oder unten befestigt und mit Druckluft versorgt. Im eingefahrenen Zustand verfügen sie über eine Verriegelung.
Die Zylinder dienen zum lüftungstechnischen Öffnen und Schließen von NRWG-Geräten, wie Fenster, Jalousien, Klappen und Kuppeln.
Technische Daten
- Betriebsdruck 6 bar bis max. 10 bar
- Max. statischer Betriebsdruck 40 bar
- Kolbendurchmesser 40 mm
- Hubkraft je nach Betriebsdruck und Speichervolumen
- Anschlussgewinde 1/8"
- Umgebungstemperaturbereich -25 °C bis +60 °C
- Maximale Haltekraft der Verriegelungen 6.500 N
Varianten
- Aufhängung / Verriegelung
- Obere Aufhängung - PO
- Untere Aufhängung - PU
- Eingefahrene Verriegelung
- Augenschraube Ø8 mm oder Ø10 mm
- Gabelkopf GK6x12, GK6x24, GK8x16, GK8x32, GK10x20 oder GK10x40
- Schwenkverschraubung
- Rohranschluss Ø6 mm oder Ø8 mm
- Schaft Ø12 mm oder Ø18 mm
- Schaftlänge 9 mm, 13 mm oder 18 mm
- Kolbenstangendurchmesser 12 mm
Kuppelbock KB
Montagekonsole MK
