Beschreibung
Die Schrägentriegelung ist eine mechanische Verriegelungseinheit für den Einbau in RWA-Beschlagsysteme (z. B. BF, BG). Die Funktion erfolgt wahlweise über einen Verriegelungsbolzen (SET 3.0 / SET 3.1) oder über eine Kombination aus Verriegelungsbolzen und Lüftungszylinder/-antrieb (SET 3.2).
Bei geschlossenem RWA-Gerät und im Lüftungsbetrieb greift die Verriegelung in den Verriegelungsbolzen und wird durch Federkraft arretiert. Bei Öffnen des RWA-Beschlags wird die Verriegelung automatisch vom Bolzen gelöst, bei Schließen greift er automatisch wieder in den Bolzen.
Durch die Bohrung in der Lasche kann die Schrägentriegelung auch manuell per Seilzug entriegelt werden.
Zubehör
- PMET Bolzen mit runder Kopfform
Technische Daten
- Max. Haltekraft bis 3.000 N
- Umgebungstemperaturbereich -25 °C bis +110 °C (+65 °C)
Varianten

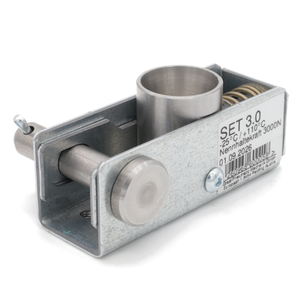

- SET 3.0 Kleine kompakte Bauform

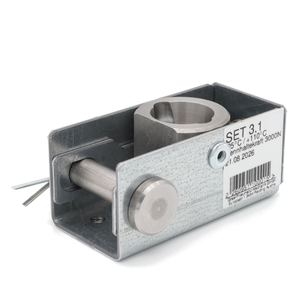

- SET 3.1 Standard Bauform

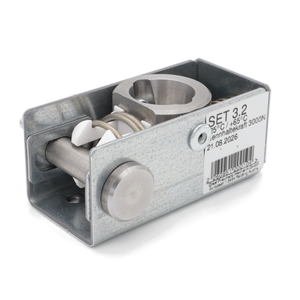

- SET 3.2 Standard Bauform zur Verwendung bei Lüftungsfunktion
