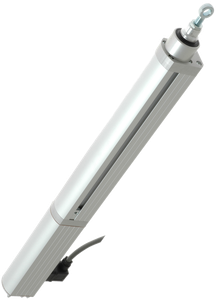

Beschreibung
Unsere Schubspindelantriebe des Typs SG arbeiten mit einer Eingangsspannung von 24 VDC. Das Gehäuse besteht aus eloxiertem Aluminium, die Schubstange aus eloxiertem Aluminium oder Stahl.
Die Abschaltung des Antriebs in beiden Endlagen erfolgt durch interne Endschalter. Eine elektronische Notabschaltung schützt den Antrieb vor Überbelastung.
Dieser elektrische 24 VDC Schubspindelantrieb ist robust verarbeitet und wird in einem schlichten und funktionalen Gehäuse geliefert. Mit den im Lieferumfang enthaltenen Nutensteinen und Lagerbolzen kann er stufenlos aufgehängt werden.
Sonderausführungen dieses Typs sind auf Anfrage erhältlich.
Mit dem Antriebsmodul AM5 als SG1Bx oder SG1Cx auch mit 48 VDC lieferbar.
Technische Daten
- Hub 100 mm bis 1800 mm
- Schubkraft bis ~6000 N
- Geschwindigkeit bis ~30 mm/s
- Spannung 24 VDC / 48 VDC mit AM5
- Nennstrom 0,8 A bis 12 A
- Schutzart Gehäuse IP54
- Umgebungstemperaturbereich -25 °C bis +60 °C
Varianten
- Nennstrom 0,8 A / 1,0 A / 1,3 A / 1,6 A / 2,0 A / 2,6 A / 4 A / 6 A / 8 A / 10 A / 12 A
- Augenschraube Ø8 mm oder Ø10 mm
- Gabelkopf GK6x12, GK6x24, GK8x16, GK8x32, GK10x20 oder GK10x40
- Schubstange Aluminium / Edelstahl
- E integrierte Stellungsmeldung für beide Endpositionen (potentialfreie Öffnerkontakte, 24 VDC / 1 A)
- RAL Lackierung des Antriebsgehäuses in einem RAL - Farbton
- UM8 Untere Aufhängung mit Gewinde M8x11 mm tief
- U10 Untere Aufhängung mit Bohrung Ø10,2 mm
- U1/8 Untere Aufhängung mit Gewinde 1/8“
- IP65 Schutzart Motor/Elektrik: IP65
Anerkennungen
CNBOP
