Beschreibung
Unsere doppeltwirkenden Druckluftzylinder mit VdS-Anerkennung sind mit Kolbendurchmesser von 32 mm, 40 mm, 50 mm, 63 mm und 80 mm erhältlich.
Diese werden mit einer Augenschraube und zwei Schwenkverschraubungen zur sicheren Montage geliefert.
Neben den standardmäßigen Hublängen sind Sonderlängen auf Anfrage erhältlich. Der Zylinder wird je nach Ausführung oben, mittig oder unten befestigt und mit Druckluft versorgt. Des Weiteren ist er mit einer Verriegelung nur im ausgefahrenen oder eingefahrenen Zustand oder mit doppelter Verriegelung bestellbar.
Die Zylinder dienen zum Öffnen und Schließen von NRWG-Geräten, wie Fenster, Jalousien, Klappen und Kuppeln.
Die Zylinder sind auch mit ATEX Anerkennung erhältlich.
Sonderausführungen auf Anfrage.
Technische Daten
- Betriebsdruck 4 bar bis max. 30 bar
- Max. statischer Betriebsdruck 60 bar
- Hubkraft je nach Kolbendurchmesser und Betriebsdruck
- Standardeinbaumaß bei oberer Aufhängung 70 mm, bei unterer Aufhängung 125 mm + Hub
- Anschlussgewinde 1/8"
- Anschlussgewinde 1/4" (P80)
- Anschlussgewinde M12x1,5 (PM)
- Umgebungstemperaturbereich -25 °C bis +60 °C, nach VdS 2159 für 2 h bis +110 °C
- Maximale Haltekraft der Verriegelungen 6.500 N
Varianten
- Aufhängung / Verriegelung

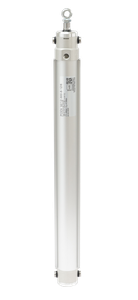

- Obere Aufhängung - PO

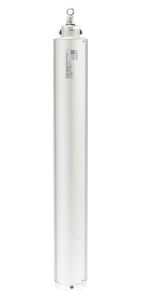

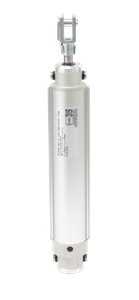

- Untere Aufhängung - PU

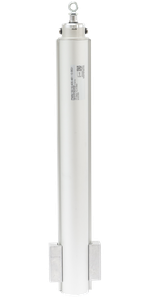

- Mittlere Aufhängung - PM
- Beidseitige Verriegelung - DV
- Ausgefahrene Verriegelung - AV
- Eingefahrene Verriegelung - EV
- Ohne Verriegelung - OV
- Augenschraube Ø8 mm oder Ø10 mm
- Gabelkopf GK6x12, GK6x24, GK8x16, GK8x32, GK10x20 oder GK10x40
- Schwenkverschraubung
- Rohranschluss Ø6 mm oder Ø8 mm
- Schaft Ø12 mm oder Ø18 mm
- Schaftlänge 9 mm, 13 mm oder 18 mm
- Kolbenstangendurchmesser 12 mm, 16 mm, 20 mm oder 25 mm
Anerkennungen
VdS: Ø32 G500008, Ø40 G500009, Ø50 G500010, Ø63 G500011, Ø80 G507006; CNPP: SC190003
